Absaugtechnik für Pharma, Chemie und Medizintechnik – Emissionen kontrolliert erfassen
Absaugtechnik für Pharma, Chemie und Medizintechnik – abgestimmt auf Stoff, Prozess und Reinheitsanforderung
Beim Wiegen, Dosieren, Mischen, Mahlen, Tablettieren, Beschichten, Abfüllen oder Reinigen können Pulver, Feinstäube, Aerosole und Dämpfe freigesetzt werden. In der Medizintechnik kommen Emissionen aus additiver Fertigung, Laserbearbeitung, Schleifen und Polieren hinzu. Neben dem Beschäftigtenschutz sind Produktreinheit, Kreuzkontamination, Materialverträglichkeit und gegebenenfalls Brand- oder Explosionsgefährdungen zu berücksichtigen.
EVOTEC stimmt Erfassung, Luftleistung, Filter- oder Sorptionsstufen, Austrag und Anlagenintegration auf den tatsächlichen Stoff, den Prozess und das Raumkonzept ab – für einzelne Arbeitsplätze, Maschinen oder dauerhaft angebundene Produktionslinien.
Ihre Vorteile in Pharma, Chemie und Medizintechnik:
Emissionen direkt an der Quelle erfassen
Pulver, Partikel, Aerosole, Dämpfe und Rauch werden am Prozess aufgenommen, bevor sie sich im Arbeits- oder Produktbereich verteilen.
Reinheit und Materialtrennung unterstützen
Definierte Erfassung, kontaminationsarmer Austrag und geeignete Reinigungskonzepte reduzieren Ablagerungen und Kreuzkontaminationen.
Sicherheits- und Filterkonzept stoffbezogen auslegen
Partikelfilter, Sorptionsstufen, Materialwahl, ESD- und Explosionsschutz werden aus Stoffdaten, Prozess und Gefährdungsbeurteilung abgeleitet.
Bei welchem Prozessschritt entstehen bei Ihnen Pulver, Partikel, Aerosole, Dämpfe oder Rauch? Beschreiben Sie uns Stoff, Sicherheitsdaten, Freisetzungsstelle, Betriebsdauer und Reinheitsanforderung. Wir prüfen Erfassung, Filtertechnik und Anlagenintegration gemeinsam mit Ihnen.
Welche Emissionen entstehen in Pharma, Chemie und Medizintechnik?
Nicht die Branche allein, sondern Stoff und Prozess bestimmen das Absaugkonzept. Wirk- und Hilfsstoffe, Zwischenprodukte, Lösemittel, Reinigungsmedien, Metall- oder Kunststoffpulver und Bearbeitungsrückstände können sehr unterschiedliche Gesundheits-, Qualitäts-, Brand- und Explosionsrisiken besitzen.
Pulver, Wirkstoffe und feine Partikel
Beim Einwiegen, Umfüllen, Dosieren, Mischen, Granulieren, Mahlen, Tablettieren und Abfüllen können feine Pulver freigesetzt werden. Staubungsverhalten, Partikelgröße, Arbeitsplatzgrenzwert beziehungsweise internes Containment-Ziel und mögliche Sensibilisierung bestimmen Erfassung und Abscheidung.
Dämpfe, Aerosole und Bearbeitungsemissionen
Flüssige Rezepturen, Beschichtung, Reinigung oder Abfüllung können Aerosole und gasförmige Emissionen erzeugen. In der Medizintechnik entstehen beim Lasern, additiven Fertigen, Schleifen oder Polieren zusätzlich Rauch und feine Partikel. Partikel- und Gasphase benötigen unterschiedliche Abscheideverfahren.
Die Auslegung beginnt mit Sicherheitsdatenblättern, Stoff- und Prozessdaten sowie dem realen Freisetzungsweg. Sichtbarkeit oder Geruch allein reichen für die Beurteilung nicht aus; auch Reinheits-, Reinigungs- und Dokumentationsanforderungen werden berücksichtigt.
Wo setzt eine wirksame Erfassung an?
Emissionen werden möglichst nahe an der Entstehungs- oder Austrittsstelle erfasst. Einhausungen, Maschinenanschlüsse und korrekt positionierte Erfassungselemente begrenzen die Ausbreitung und reduzieren den erforderlichen Luftvolumenstrom. Die TRGS 500 unterscheidet unter anderem integrierte, hochwirksame und sonstige Absaugungen sowie die Quellenabsaugung direkt an der Entstehungsstelle.
Wiegen, Dosieren, Mischen, Transfer und Abfüllung
Bei Sack-, Fass- oder Gebindeentleerung, Einwaage, Mischerbeschickung, Pulvertransfer und Abfüllung sind geschlossene oder halboffene Erfassungssysteme besonders wirksam. Übergaben, Schleusen und Austräge werden so gestaltet, dass Staub nicht in den Arbeits- oder Produktbereich austritt.
Additive Fertigung, Laser- und Oberflächenbearbeitung
Beim Metall- oder Kunststoffdruck, Entpulvern, Sieben, Lasertrennen, Laserschweißen, Markieren, Schleifen und Polieren muss die Erfassung Werkzeugbewegung, Bauteilgeometrie, Prozessgas und Partikelstrahl berücksichtigen. Nacharbeit und Reinigung benötigen ein eigenes, materialbezogenes Konzept.
Wie werden Partikel, Dämpfe und Rückstände sicher behandelt?
Erfassung, Rohrnetz, Abscheidung, Austrag und Entsorgung bilden ein Gesamtsystem. Partikel- oder Gasphase, Toxizität, Feuchte, Klebrigkeit, Reaktivität, Brennbarkeit, Materialverträglichkeit und die gewünschte Luftrückführung bestimmen den Aufbau.
Geschlossene Erfassung und definierter Betriebspunkt
Einhausungen, Absaugkabinen, Maschinenanschlüsse und lokal nachgeführte Erfassung reduzieren Nebenluft und verbessern die Erfassungswirkung. Luftvolumenstrom, Unterdruck und Druckverlust werden so festgelegt, dass der Prozess stabil bleibt und Raumdruck oder Lüftungskonzept nicht unkontrolliert beeinflusst werden.
Partikelfilter und kontaminationsarmer Austrag
Filterfläche, Abscheideleistung, Abreinigung und Austrag richten sich nach Stoff, Staubmenge und Gefährdung. Je nach Anwendung können Fein- oder Schwebstofffilter, geschlossene Sammelsysteme und kontaminationsarme Filterwechsel erforderlich sein. Ein einzelnes H13- oder H14-Filterelement ersetzt keine entsprechend ausgelegte Gesamtanlage.
Gasförmige Stoffe und Aktivkohle
Partikelfilter scheiden Gase und Dämpfe nicht zuverlässig ab. Je nach Stoff kommen kontrollierte Abluftführung oder geeignete Sorptionsstufen infrage. Aktivkohle wird stoff- und mengenbezogen ausgelegt; Kontaktzeit, Feuchte, Temperatur, Beladung und ein Wechsel vor dem Durchbruch sind zu berücksichtigen.
Materialtrennung, Reinigbarkeit und Entsorgung
Getrennte Systeme oder klar definierte Reinigungs- und Wechselkonzepte reduzieren Kreuzkontaminationen zwischen Produkten und Stoffgruppen. Glatte, zugängliche Oberflächen, staubarmer Filterwechsel, geschlossene Austräge und geeignete Entsorgungsgebinde unterstützen Reinigung und Instandhaltung.
Wichtig: Stoffe dürfen nicht allein wegen einer ähnlichen Konsistenz gemeinsam abgesaugt werden. Chemische Verträglichkeit, gefährliche Reaktionen, Kontaminationsrisiko und Entsorgungsweg müssen vorab bewertet werden.
Stationäre Prozessabsaugung und mobile Reinigung
Stationäre Anlagen für Maschinen und Produktionslinien
Stationäre Anlagen eignen sich für kontinuierliche Prozesse, definierte Maschinenanschlüsse und mehrere Erfassungsstellen. Sie können Dosierer, Mischer, Tablettenpressen, Abfülllinien, Bearbeitungsmaschinen, Laserzellen oder additive Fertigungsbereiche versorgen und zentral überwacht werden.
Mobile Lösungen für Reinigung, Wartung und Sonderfälle
Mobile Sauger unterstützen kontrollierte Reinigung, Chargenwechsel, Wartung, Werkzeugwechsel und lokal begrenzte Arbeiten. Ihre Eignung richtet sich nach Stoff, Staubklasse, Entsorgungskonzept, Raumvorgaben und möglicher EX-Zone. Eine hygienische Bauform oder ESD-Ausstattung allein ersetzt keine vollständige Gefährdungsbeurteilung.
Dezentral oder zentral absaugen
Dezentrale Anlagen begrenzen Stoffwege und erleichtern Produkt- oder Chargentrennung. Zentrale Systeme können mehrere vergleichbare Prozesse versorgen. Gleichzeitigkeitsfaktor, Rohrnetz, Druckverlust, Reinigungszugang, Materialtrennung und Havariekonzept entscheiden über die geeignete Architektur.
Reinraum, Raumdruck und Kontaminationskontrolle
In Rein- und kontrollierten Bereichen beeinflusst jede Absaugung die Luftbilanz. Erfassung und Anlagenleistung werden mit Raumdruck, Zuluft, Schleusen und Reinigungsstrategie abgestimmt. Der EU-GMP-Leitfaden Annex 1 ordnet Anlagen, Räume, Verfahren und Überwachung als Bestandteile einer übergreifenden Kontaminationskontrollstrategie ein.
Die Trennung ist entscheidend: Stationäre Anlagen erfassen Emissionen im laufenden Prozess; mobile Geräte übernehmen flexible Reinigungs- und Wartungsaufgaben. Die Absaugtechnik unterstützt das Hygiene- und Kontaminationskonzept, begründet für sich allein jedoch keine GMP- oder Reinraumkonformität.
Wovon hängt die Auslegung ab?
Eine belastbare Auslegung benötigt konkrete Angaben zu Stoff, Sicherheitsdaten, Emissionsart, Freisetzungsstelle, Produktionsmenge, Betriebsdauer, Containment-Ziel, Raumklasse und gewünschter Anlagenintegration.
Stoffdaten, Grenzwerte und Gefährdungsbeurteilung
Zu prüfen sind Gesundheitsgefahren, Arbeitsplatzgrenzwerte oder interne Expositionsziele, Sensibilisierung, Brennbarkeit, Explosionskenngrößen, Reaktivität, Temperatur und mögliche Wechselwirkungen. Erst daraus werden Filterstufen, Sicherheitsausführung, Materialwahl und Entsorgungsweg abgeleitet.
Prozessdaten, Containment und Anlagenintegration
Erfassungsgeometrie, Öffnungsflächen, Luftvolumenstrom, Unterdruck, Rohrnetz, Filterabreinigung, Austrag, Überwachung, Reinigbarkeit und Schnittstellen zur Maschine oder Gebäudeleittechnik bestimmen die technische Ausführung.
Vor Inbetriebnahme und wiederkehrend ist zu prüfen, ob Erfassung, Luftleistung, Filterüberwachung und sichere Entsorgung unter realen Betriebsbedingungen funktionieren. Änderungen an Rezeptur, Produkt, Charge oder Prozess können eine Neubewertung erforderlich machen.
Welche Absaugtechnik passt zu Ihrem Pharma-, Chemie- oder Medizintechnikprozess?
Nennen Sie uns Prozessschritt, Stoffe, Sicherheitsdaten, Freisetzungsstelle, Produktionsmenge, Betriebsdauer, Raum- und Reinheitsanforderungen. EVOTEC entwickelt daraus ein passendes stationäres oder mobiles Absaugkonzept.
Explosionsschutz, ESD und Stoffverträglichkeit richtig einordnen
Brennbare Stäube, Gase, Dämpfe oder hybride Gemische können eine Explosionsgefährdung verursachen. Ob explosionsfähige Atmosphäre entstehen kann und welche Maßnahmen erforderlich sind, ergibt sich aus Stoffkennwerten, Freisetzung und Gefährdungsbeurteilung nach der TRGS 720. ESD-Maßnahmen können elektrostatische Aufladung reduzieren, sind aber nicht automatisch ein vollständiger Explosionsschutz.
Relevante Absauganwendungen in Pharma, Chemie und Medizintechnik
Jeder Prozess stellt andere Anforderungen an Erfassung, Filterung und Sicherheitsausführung. Wählen Sie die passende Prozesslösung, um technische Hintergründe und geeignete Gerätekonzepte zu sehen.
Feinstaubabsaugung
Für Wirk- und Hilfsstoffpulver, chemische Zwischenprodukte sowie feine Bearbeitungsrückstände beim Wiegen, Dosieren, Mischen, Abfüllen und Reinigen.
EX-geschützte Absaugung
Für Prozesse, bei denen brennbare Stäube, Dämpfe oder hybride Gemische nach der Gefährdungsbeurteilung sicher beherrscht werden müssen.
Rauch- und Dampfabsaugung
Für Lösemittel-, Beschichtungs-, Reinigungs- und weitere gasförmige Emissionen, die nicht allein mit Partikelfiltern abgeschieden werden können.

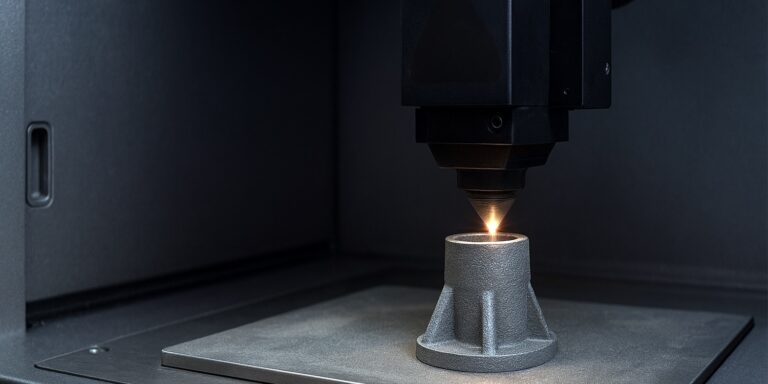

Absaugung in der additiven Fertigung
Für Metall- und Kunststoffpulver beim Drucken, Entpulvern, Sieben, Nachbearbeiten und Reinigen medizintechnischer Bauteile.
Laserrauchabsaugung
Für Laserschneiden, Laserschweißen, Strukturieren und Markieren mit Erfassung direkt an der Bearbeitungszone oder Laserzelle.
Ihr Pharma-, Chemie- oder Medizintechnikprozess ist nicht aufgeführt?
Beschreiben Sie uns Prozessschritt, Stoff und Emission. Wir prüfen, welche Erfassungs- und Filterlösung zu Ihrer Anwendung passt.
Häufige Fragen zur Absaugung in Pharma, Chemie und Medizintechnik (FAQ)
Welche Emissionen entstehen in Pharma, Chemie und Medizintechnik?
Je nach Prozess können Wirk- und Hilfsstoffpulver, chemische Zwischenprodukte, Feinstäube, Aerosole, Lösemittel- oder Reinigungsdämpfe sowie Laser-, Schleif- und Polieremissionen entstehen. Die tatsächliche Zusammensetzung ergibt sich aus Stoffdaten, Rezeptur, Werkstoff und Prozessparametern.
Wann ist eine stationäre Absauganlage sinnvoll?
Stationäre Anlagen sind sinnvoll, wenn Maschinen, Linien oder mehrere Erfassungsstellen dauerhaft angebunden sind, kontinuierlich gearbeitet wird oder Luftleistung und Filterzustand zentral überwacht werden sollen. Rohrnetz und Gleichzeitigkeitsfaktor werden für den realen Betrieb ausgelegt.
Wann ist eine mobile Absauglösung die bessere Wahl?
Mobile Lösungen eignen sich für Reinigung, Chargenwechsel, Wartung, Nacharbeit und wechselnde Einsatzorte. Ihre Eignung hängt von Stoff, Staubklasse, Entsorgungskonzept, Reinigbarkeit, Raumvorgaben und möglichem Explosionsschutz ab.
Ist für diese Prozesse immer eine EX-Anlage erforderlich?
Nein. Entscheidend ist, ob brennbare Stäube, Gase oder Dämpfe in gefährlicher Konzentration auftreten können. Stoffkennwerte, Freisetzung und Betriebsweise bestimmen, ob Zonen und weitere Explosionsschutzmaßnahmen erforderlich sind.
Macht ein H- oder HEPA-Filter eine Anlage automatisch GMP-konform?
Nein. Ein H- oder HEPA-Filter beschreibt eine bestimmte Filter- beziehungsweise Abscheideleistung, nicht die GMP-Konformität des gesamten Prozesses. Erfassung, Anlagenbau, Reinigbarkeit, Austrag, Raumkonzept, Qualifizierung, Überwachung und betriebliche Verfahren müssen gemeinsam bewertet werden.
Ihr Partner für industrielle Absauglösungen
EVOTEC entwickelt stationäre Absauganlagen und mobile Lösungen für sensible industrielle Fertigungsprozesse. Von der einzelnen Erfassungsstelle bis zur vernetzten Produktionsanlage werden Luftleistung, Filtertechnik, Materialtrennung, Überwachung und Sicherheitsausführung an Pharma, Chemie und Medizintechnik angepasst.
Inbetriebnahme
Wartung
Welche Absauglösung passt zu Ihrem Pharma-, Chemie- oder Medizintechnikprozess?
Teilen Sie uns Prozessschritt, Stoffe, Sicherheitsdaten, Freisetzungsstelle, Produktionsmenge, Betriebsdauer, Raum- und Reinheitsanforderungen sowie mögliche Brand- oder Explosionsgefährdungen mit. EVOTEC unterstützt Sie bei der Auslegung einer geeigneten Lösung.
