Absauganlagen für die Metallverarbeitung – Staub, Rauch, Späne und Aerosole erfassen
Absaugtechnik für die Metallbearbeitung – abgestimmt auf Verfahren, Werkstoff und Emission
Beim Drehen, Fräsen, Bohren, Schleifen, Polieren, Schweißen und Lasern entstehen je nach Verfahren Metallspäne, Schleifstaub, Rauch, Funken sowie Kühlschmierstoff-Aerosole und -Dämpfe. Art, Menge und Gefährdung hängen von Werkstoff, Beschichtung, Werkzeug, Prozessenergie und Betriebsweise ab. EVOTEC stimmt Erfassung, Luftleistung, Abscheidung, Austrag und Anlagenintegration auf den konkreten Fertigungsschritt ab – von der einzelnen Maschine bis zur zentralen Absauganlage.
Ihre Vorteile in der Metallverarbeitung:
Emissionen direkt am Bearbeitungsprozess erfassen
Staub, Rauch und Aerosole werden an Maschine, Werkzeug oder Erfassungselement aufgenommen, bevor sie sich im Arbeitsbereich verteilen.
Maschinen, Bauteile und Prozessqualität schützen
Weniger Ablagerungen in Maschinen, auf Werkstücken und Sensorik unterstützen stabile Bearbeitungsbedingungen und planbare Wartung.
Prozessabsaugung und Reinigung klar trennen
Stationäre Systeme erfassen kontinuierliche Emissionen; mobile Sauger übernehmen Späne, Flüssigkeiten, Reinigung und wechselnde Serviceaufgaben.
An welchem Metallbearbeitungsprozess entstehen bei Ihnen Staub, Rauch, Späne, Aerosole oder Flüssigkeiten? Nennen Sie uns Werkstoff, Verfahren, Freisetzungsstelle, Taktzeit und vorhandene Maschine. Wir prüfen Erfassung, Filtertechnik und Integration gemeinsam mit Ihnen.
Welche Emissionen entstehen in der Metallverarbeitung?
Metallverarbeitung umfasst mechanische, thermische und oberflächentechnische Verfahren. Deshalb muss zunächst unterschieden werden, ob grobe Späne, feine Stäube, Schweiß- oder Laserrauch, Kühlschmierstoff-Aerosole, Dämpfe oder Flüssigkeiten vorliegen. Sichtbarkeit allein ist kein verlässliches Maß für Partikelgröße, Zusammensetzung oder Gefährdung.
Späne, Schleifstaub und feine Metallpartikel
Drehen, Fräsen, Bohren und Sägen erzeugen Späne und Abrieb. Beim Schleifen, Bürsten und Polieren entstehen deutlich feinere Partikel, die sich in der Luft verteilen oder als Ablagerung sammeln können. Werkstoff, Legierung, Beschichtung und Bearbeitungsart bestimmen, welche Stoffe tatsächlich freigesetzt werden.
Rauch, Aerosole, Dämpfe und Flüssigkeiten
Schweißen, Löten, Brennschneiden und Laserbearbeitung erzeugen Rauch und sehr feine Partikel. In Zerspanungsmaschinen können Kühlschmierstoffe als Aerosole und Dämpfe austreten; bei Reinigung und Wartung fallen zusätzlich Emulsionen, Öle und Feststoff-Flüssigkeits-Gemische an. Diese Stoffgruppen benötigen unterschiedliche Erfassungs- und Abscheidekonzepte.
Die technische Bewertung beginnt mit Werkstoff- und Prozessdaten, Sicherheitsdatenblättern, Bearbeitungsparametern und dem realen Freisetzungsweg. Besonders bei hochlegierten Stählen, beschichteten Bauteilen sowie Aluminium- oder Magnesiumwerkstoffen darf nicht pauschal von „Metallstaub“ ausgegangen werden.
Wo setzt eine wirksame Erfassung an?
Emissionen werden möglichst nah an ihrer Entstehungs- oder Austrittsstelle erfasst. Maschineneinhausungen, definierte Maschinenanschlüsse, Absaugtische, Hauben und nachgeführte Erfassungselemente reduzieren Nebenluft und verhindern, dass sich Staub, Rauch oder Aerosole zunächst in der Halle verteilen. Die Raumlüftung ergänzt die Quellenerfassung, ersetzt sie jedoch nicht.
Zerspanungsmaschinen und Kühlschmierstoffe
Bearbeitungszentren werden möglichst gekapselt und an Austrittsstellen abgesaugt. Die Luftführung muss Sprühnebel, Thermik, Werkzeugbewegung, Türöffnungen und Druckverhältnisse berücksichtigen. Späne und Flüssigkeit werden möglichst früh getrennt, damit Rohrnetz und Abscheider nicht unnötig belastet werden.
Schleifen, Schweißen, Lasern und manuelle Arbeitsplätze
Beim Schleifen muss die Erfassung in Richtung des Partikel- und Funkenstrahls angeordnet sein. Schweiß- und Laserrauch wird direkt an Brenner, Bearbeitungszone, Haube oder Einhausung aufgenommen. Abstand, Thermik, Schutzgas, Bauteilgeometrie und Zugänglichkeit bestimmen den erforderlichen Volumenstrom und Unterdruck.
Wie werden Emissionen aus der Metallbearbeitung abgeschieden?
Erfassung, Rohrnetz, Vorabscheidung, Filterung und Austrag bilden ein Gesamtsystem. Partikelgröße, Staubmenge, Funken, Temperatur, Feuchte, Flüssigkeitsanteil, Klebrigkeit und mögliche gasförmige Bestandteile bestimmen die erforderlichen Stufen. Ein einzelnes Filtermerkmal ersetzt keine Bewertung des gesamten Prozesses.
Späne und Flüssigkeiten vortrennen
Grobe Späne, Abrieb, Öl und Emulsion werden möglichst vor Filterstufen oder Sauger getrennt. Spänekörbe, Vorabscheider und geeignete Sammelbehälter erleichtern Rückgewinnung, Entleerung und Entsorgung. Bei Aluminium, Magnesium oder Stoffgemischen ist zu prüfen, ob eine gemeinsame Erfassung zulässig ist.
Schleifstaub und Rauch filtern
Speicher- oder abreinigbare Filter werden nach Staubart und Belastung ausgewählt. Funkenfallen oder weitere Vorstufen können erforderlich sein. Bei gesundheitsgefährdenden Metallbestandteilen, Schweißrauch und möglicher Luftrückführung gelten zusätzliche stoff- und verfahrensbezogene Anforderungen.
Kühlschmierstoff-Aerosole abscheiden
Aerosole aus Werkzeugmaschinen benötigen geeignete Abscheider und eine kontrollierte Luftführung. Gasförmige Bestandteile und Dämpfe werden von üblichen Partikelfiltern nicht zuverlässig abgeschieden. Abscheidesystem, Abluftführung und Wartungsintervalle werden daher an Kühlschmierstoff und Bearbeitungsprozess angepasst.
Austrag, Reinigung und Wartung planen
Behälterwechsel, Filterreinigung und Entsorgung sollen möglichst staub- und emissionsarm erfolgen. Ablagerungen in Rohrleitungen, Maschinen und Arbeitsbereichen müssen durch passende Strömung, Reinigungszugänge und einen abgestimmten Wartungsplan begrenzt werden.
Wichtig: Partikel, Flüssigkeiten und gasförmige Stoffe dürfen technisch nicht gleichbehandelt werden. Die IFA-Praxishilfen zu Kühlschmierstoffen weisen darauf hin, dass KSS-Aerosole an Entstehungs- und Austrittsstellen wirksam erfasst werden müssen; die Eignung des Abscheiders ist für den konkreten Einsatz zu prüfen.
Stationäre Prozessabsaugung und mobile Reinigung
Stationäre Anlagen für Maschinen und Fertigungslinien
Stationäre Anlagen eignen sich für kontinuierliche Prozesse, fest definierte Maschinenanschlüsse und mehrere Erfassungsstellen. Sie können Bearbeitungszentren, Schleifplätze, Schweißzellen oder Laseranlagen versorgen und Luftleistung, Filterzustand, Austrag sowie Maschinenfreigaben zentral überwachen.
Mobile Sauger für Späne, Flüssigkeiten und Reinigung
Mobile Industriesauger übernehmen Maschinenreinigung, Öl- und Emulsionsaufnahme, Späneabsaugung, Wartung und wechselnde Arbeitsorte. Ihre Eignung richtet sich nach Medium, Flüssigkeitsanteil, Staubklasse, Temperatur und möglicher Brand- oder Explosionsgefährdung. Sie ersetzen keine dauerhaft erforderliche Prozessabsaugung.
Dezentral oder zentral absaugen
Dezentrale Anlagen halten unterschiedliche Stoffströme kurz und erleichtern die Trennung. Zentrale Systeme versorgen mehrere vergleichbare Prozesse. Gleichzeitigkeitsfaktor, Rohrnetz, Druckverlust, Werkstoffwechsel, Redundanz und Wartungszugang entscheiden über die geeignete Architektur.
Automatisierung und Maschinenintegration
In automatisierten Fertigungszellen müssen Absaugung, Werkzeugmaschine und Leitsystem zusammenspielen. Betriebsfreigabe, Volumenstromüberwachung, Filterzustand, Behälterfüllstand und Störmeldungen werden so integriert, dass Erfassungswirkung und Anlagenverfügbarkeit nachvollziehbar bleiben.
Die Trennung ist wesentlich: Stationäre Anlagen erfassen Emissionen während der Bearbeitung; mobile Geräte übernehmen flexible Reinigungs-, Späne- und Flüssigkeitsaufgaben. Beide Systeme werden auf Werkstoff, Medium und Gefährdungsbeurteilung abgestimmt.
Wovon hängt die Auslegung ab?
Eine belastbare Auslegung benötigt konkrete Angaben zu Werkstoff, Legierung, Beschichtung, Verfahren, Emissionsart, Freisetzungsstelle, Bearbeitungszeit und Schichtbetrieb. Ebenso wichtig sind Kühlschmierstoff, Reinigungsabläufe, gewünschte Luftrückführung, Wartungszugang und Schnittstellen zur Maschine.
Werkstoff, Medium und Gefährdungsbeurteilung
Zu prüfen sind Gesundheitsgefahren, Brennbarkeit, Explosionskenngrößen, Temperatur, Funken, Feuchte und mögliche Wechselwirkungen. Hochlegierte Stähle, Aluminium, Magnesium, Kühlschmierstoffe sowie beschichtete Werkstücke können jeweils andere Schutzmaßnahmen und getrennte Stoffwege erfordern.
Luftleistung, Rohrnetz und Prozessintegration
Erfassungsabstand, Öffnungsflächen, Luftvolumenstrom, Unterdruck, Rohrleitungsweg, Gleichzeitigkeitsfaktor, Filterabreinigung, Austrag und Steuerung bestimmen die technische Ausführung. Bei Werkzeugmaschinen werden Türzyklen, Bearbeitungsphasen und Nachlaufzeiten frühzeitig berücksichtigt.
Vor Inbetriebnahme und wiederkehrend ist zu prüfen, ob Erfassung, Luftleistung, Überwachung und sichere Entsorgung unter realen Betriebsbedingungen funktionieren. Änderungen an Werkstoff, Kühlschmierstoff, Werkzeug, Prozessparametern oder Taktzeit können eine Neubewertung erforderlich machen.
Welche Absaugtechnik passt zu Ihrer Metallbearbeitung?
Nennen Sie uns Fertigungsschritt, Werkstoff, Emission, Sicherheitsdaten, Freisetzungsstelle, Betriebsdauer und gewünschte Maschinenintegration. EVOTEC entwickelt daraus ein passendes stationäres oder mobiles Absaugkonzept.
Brand-, Explosions- und Gefahrstoffschutz richtig einordnen
Feine Metallstäube können je nach Werkstoff und Zusammensetzung brennbar oder explosionsfähig sein. Bei Aluminium und Magnesium sind zusätzlich Reaktivität, Selbstentzündung und mögliche Wasserstoffbildung zu beachten. Ob explosionsfähige Atmosphäre entstehen kann und welche Schutzmaßnahmen erforderlich sind, ergibt sich aus Stoffkennwerten, Freisetzung, Menge, Lüftung und Gefährdungsbeurteilung. Eine ableitfähige Ausführung oder die Bezeichnung „ATEX“ ist keine pauschale Lösung für jeden Metallbearbeitungsprozess. Orientierung bieten die TRGS 720, die TRGS 727 sowie die DGUV Information 209-002 zum Schleifen. Für Kühlschmierstoffe und Schweißrauch gelten zusätzlich eigene stoff- und verfahrensbezogene Regeln.
PROZESSLÖSUNGEN
Relevante Absauganwendungen in der Metallverarbeitung
Jeder Fertigungsschritt stellt andere Anforderungen an Erfassung, Abscheidung und Sicherheitsausführung. Wählen Sie die passende Prozesslösung, um die technischen Hintergründe und geeigneten Geräte für den jeweiligen Anwendungsfall zu sehen.

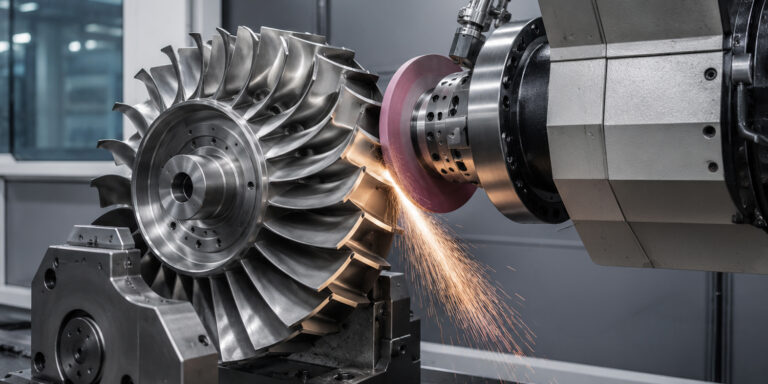

Schleif- und Polierstaubabsaugung
Für Schleifen, Entgraten, Bürsten und Polieren mit Erfassung in Richtung des Partikel- und Funkenstrahls – abgestimmt auf Werkstoff und Staubeigenschaften.

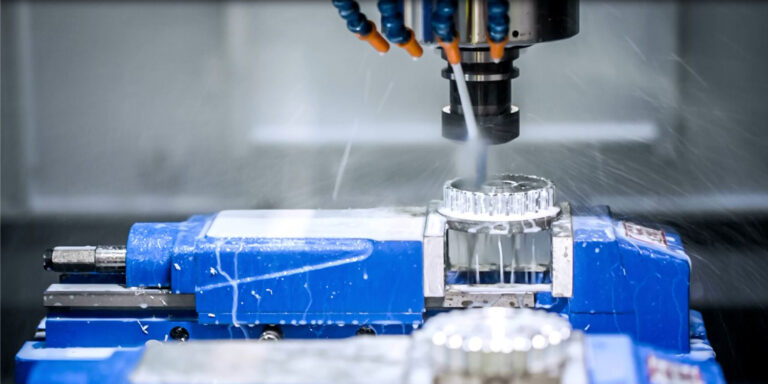

Öl-, Emulsions- und Späneabsaugung
Für Bearbeitungszentren, Zerspanung, Wartung und Maschinenreinigung mit kontrollierter Aufnahme und Trennung von Spänen, Ölen und Emulsionen.

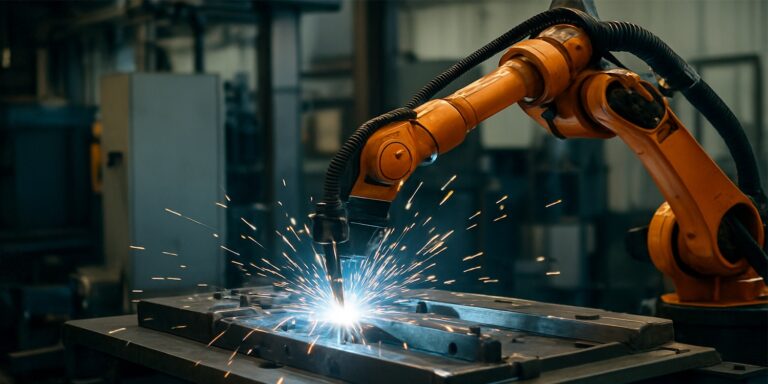

Schweiß- und Lötrauchabsaugung
Für manuelle Fügeverfahren, automatisierte Schweißzellen und Nacharbeit mit prozessnaher Erfassung von Rauch und sehr feinen Partikeln.
Laserrauchabsaugung
Für Laserschneiden, Laserschweißen, Markieren und Reinigen mit Erfassung direkt an der Bearbeitungszone oder in der eingehausten Laseranlage.
Feinstaubabsaugung
Für sehr feine Bearbeitungsstäube und Partikel, bei denen Erfassung, Filterauswahl, staubarmer Austrag und mögliche Luftrückführung abgestimmt werden müssen.
Ihr Metallbearbeitungsprozess ist nicht aufgeführt?
Beschreiben Sie uns Fertigungsschritt, Werkstoff und Emission. Wir prüfen, welche Erfassungs- und Filterlösung zu Ihrer Anwendung passt.
Häufige Fragen zur Absaugung in der Metallverarbeitung (FAQ)
Welche Emissionen entstehen in der Metallverarbeitung?
Je nach Verfahren entstehen Metallspäne, Schleif- und Polierstaub, Schweiß- oder Laserrauch, Kühlschmierstoff-Aerosole, Dämpfe sowie Öl- und Emulsionsgemische. Die tatsächliche Zusammensetzung hängt von Werkstoff, Legierung, Beschichtung, Werkzeug und Prozessparametern ab.
Wann ist eine stationäre Prozessabsaugung sinnvoll?
Stationäre Anlagen sind sinnvoll, wenn Maschinen, Schleifplätze, Schweißzellen oder mehrere Erfassungsstellen dauerhaft angebunden sind, kontinuierlich gearbeitet wird oder Luftleistung und Filterzustand zentral überwacht werden sollen. Rohrnetz und Gleichzeitigkeitsfaktor werden für den realen Betrieb ausgelegt.
Wann ist ein mobiler Industriesauger die richtige Wahl?
Mobile Sauger eignen sich für Maschinenreinigung, Wartung, Späne- und Flüssigkeitsaufnahme sowie wechselnde Einsatzorte. Die Auswahl richtet sich nach Medium, Staubklasse, Flüssigkeitsanteil, Temperatur und möglicher Brand- oder Explosionsgefährdung. Ein Sauger ersetzt keine erforderliche Prozessabsaugung.
Wie werden Späne, Emulsionen und Metallstaub getrennt?
Grobe Späne und Flüssigkeiten werden möglichst früh über Spänekörbe, Vorabscheider oder geeignete Sammelbehälter getrennt. Feine Stäube und Aerosole benötigen eigene Filter- beziehungsweise Abscheidestufen. Ob Stoffströme gemeinsam erfasst werden dürfen, muss anhand von Werkstoff, Medium und möglichen Reaktionen geprüft werden.
Ist Metallstaub immer explosionsgefährlich?
Nein. Entscheidend sind Werkstoff, Partikelgröße, Staubkonzentration, Freisetzung und vorhandene Zündquellen. Feine Aluminium- und Magnesiumstäube erfordern besondere Aufmerksamkeit; auch andere Metallstäube können unter bestimmten Bedingungen brennbar oder explosionsfähig sein. Schutzmaßnahmen ergeben sich aus der Gefährdungsbeurteilung.
Ihr Partner für industrielle Absauglösungen
EVOTEC entwickelt stationäre Absauganlagen und mobile Lösungen für anspruchsvolle Prozesse der Metallbearbeitung. Von der einzelnen Werkzeugmaschine bis zum zentralen Rohrnetz werden Luftleistung, Filtertechnik, Vorabscheidung, Austrag, Überwachung und Schnittstellen auf den realen Betrieb abgestimmt. Für Metallanwendungen verbinden wir Prozessabsaugung, kontrollierte Reinigung sowie die sichere Handhabung von Staub, Rauch, Spänen und Flüssigkeiten.
Inbetriebnahme
Wartung
Welche Absauglösung passt zu Ihrer Metallbearbeitung?
Teilen Sie uns Fertigungsschritt, Werkstoff, Sicherheitsdaten, Emissionsart, Freisetzungsstelle, Bearbeitungsdauer, Anlagenumgebung und mögliche Brand- oder Explosionsgefährdungen mit. EVOTEC unterstützt Sie bei der Auslegung einer geeigneten stationären oder mobilen Lösung.
